Моноблочные центробежные насосы SM

для промышленного применения (пищевая, фармацевтическая, химическая промышленность, водоподготовка и водоснабжение)


Моноблочные центробежные насосы SM

Гигиенический сертификат

 Гигиенический сертификат

 Насосы из нержавейки AISI 304, AISI 316

Опросный лист для подбора насосов

скачать каталог (3,19 Mб)

seal

заказ оборудования


Производительность Применение
Моноблочные центробежные насосы SM предназначены для использования в системах отопления, холодного и горячего водоснабжения, кондиционирования, а также для других промышленных применений.
  • напор 55 м,
  • производительность 72 м³/ч,
  • максимальное рабочее давление 10 бар,
  • максимальная температура перекачиваемой жидкости 120°С,
  • материал проточной части: нержавеющая сталь AISI 304, AISI 316.
  • Водоснабжение
  • Отопление
  • Вентиляция и Кондиционирование
  • Повышение давления
  • Системы отопления
  • Охлаждение и холодильные системы
  • Ирригация

Моноблочные центробежные насосы SM предназначены для перекачки воды, а также любых жидкостей, сходных с ней по химическому составу, плотности и консистенции. Кроме того, насосы могут перекачивать жидкости большой плотности чем вода, с наличием взвешенных частиц (например: послеспиртовая барда, бражка).

Традиционные сферы эксплуатации таких устройств, как SM – отопление и водоснабжение (как горячее, так и холодное). Функция, с которой моноблочные насосы справляются идеально – это поддержание на нужном уровне давления (например, межэтажного).

Центробежные насосы SM хорошо себя показали в спиртовой промышленности, а именно для перекачки барды, бражки.


Диаграммы производительности

Диаграммы производительности


Спецификация материалов
Корпус насоса Нержавеющая сталь AISI 304, AISI 316
Вал насоса
Рабочее колесо
Торцевое уплотнение Графит/Керамика/NBR (стандартное исполнение)
Графит/Керамика/Витон (химическое исполнение)

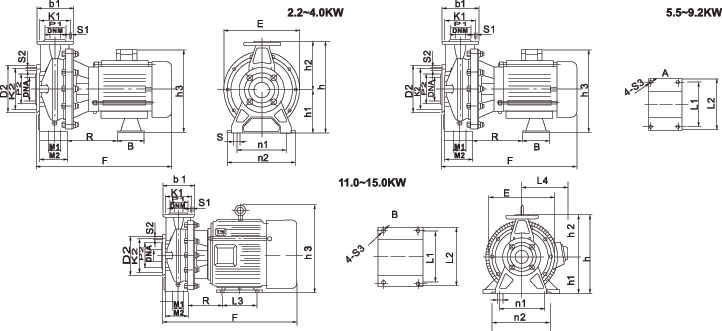

Конструкция насоса SM


 Наименование детали  Наименование детали Наименование детали Наименование детали
1  Корпус насоса 5  Рабочее колесо 9  Фланец 13  Электродвигатель
2  Болт
6  Торцевое уплотнение 10  Гайка 14  Подставка
3  Гайка рабочего колеса 7  Уплотняющее кольцо 11  Болт
4  Пружинная шайба 8  Крышка насоса (днище)
12  Шпонка

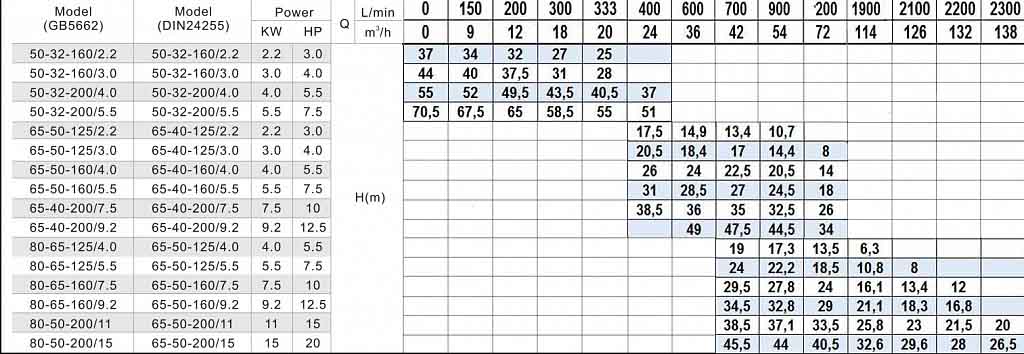

Таблица характеристик

Модель
(GB5662)
Модель
(DIN24255)

Мощность Q л/мин 50 100 150 200 250 300 333 400 450 500 550 600 650 700 800 1000 1200
кВт м3/час 3.0 6.0 9.0 12 15 18 20 24 27 30 33 36 39 42 48 60 72
50-32-160/2.2 50-32-160/2.2 2.2











Напор (м)

26 25.5 25 24 23.5 21.5 20 18
50-32-160/3.0 50-32-160/3.0 3.0 35 34 33 32 31 30 29 27
50-32-200/4.0 50-32-200/4.0 4.0 40.5 40 38.5 37.5 36 34 33 30
50-32-200/5.5 50-32-200/5.5 5.5 50 49.5 49 48.5 48 47.5 47 44.5
65-50-125/2.2 65-40-125/2.2 2.2       15.5 15 14.5 14 13 12 11 10 8 6
65-50-125/3.0 65-40-125/3.0 3.0       21.8 21.5 21.3 21.1 20.7 20.2 19.5 18.4 16 14.5 12.5
65-50-160/4.0 65-40-160/4.0 4.0       28.5 28 27.4 27.1 26.3 25.4 24.3 22.9 21.7 20.5 19
65-50-160/5.5 65-40-160/5.5 5.5       36 35 34.5 33.8 33 32 31.5 31 30.5 29.8 29
65-40-200/7.5 65-40-200/7.5 7.5       44.5 43.5 42.5 42 41.8 41 40 38.5 37 35 33
65-40-200/9.2 65-40-200/9.2 9.2       53.5 52.8 52 51.5 51 50.5 50 49.5 49 47 45.5
80-65-125/4.0 65-50-125/4.0 4.0               21.6 21.2 20.5 20 19.2 18.2 17.5 15.5 11 8
80-65-125/5.5 65-50-125/5.5 5.5               25.6 25.4 24.9 24.5 23.8 23.3 22.6 21 19 14
80-65-160/7.5 65-50-160/7.5 7.5               30 29.8 29.5 28.8 28 27 26.5 24.8 23 19
80-65-160/9.2 65-50-160/9.2 9.2               37 36.5 36 35.3 34.5 34 33.8 32 30 27.5
80-50-200/11 65-50-200/11 11               52 51 50 49.5 49 48.5 48 46 41 33
80-50-200/15 65-50-200/15 15               55 54.8 54.5 54.3 54 53.5 51 51 46.8 40





Насосы для барды, бражки
