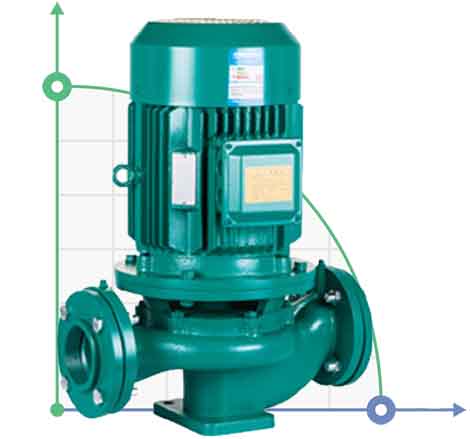

Насосы с сухим ротором из нержавеющей стали IHG


Насосы с сухим ротором из нержавеющей стали IHG

Насосы IHG Ex

во взрывобезопасном исполнении

Опросный лист для подбора насосов

 скачать каталог (1,14 Мб)

seal

заказ оборудования


Насосы с сухим ротором серии IHG - это вертикальные одноступенчатые центробежные химические насосы, in-line исполнения, для перекачивания жидкостей в нефтяной, химической, металлургической, электрической, бумажной промышленностях, а также медицинской отрасли с температурой перекачиваемой среды -20 оС ~ +120 оС, в стандартном исполнении.

Основные детали корпуса насоса, а также рабочее колесо выполнены из высококачественной нержавеющей стали, что позволяет перекачивать агрессивные жидкости. Насосы IHG также поставляются во взрывозащищенном исполнении.


Характеристика:
  • Корпус насоса с сухим ротором серии IHG выполнен из нержавеющей стали, одобрен к использованию в пищевой и химической промышленности;
  • Насосы с сухим ротором серии IHG имеют вертикальную конструкцию. Их всасывающий и напорный патрубок расположен на одной оси, что позволяет устанавливать их непосредственно на трубопроводе (in-line). Насосы имеют компактные габаритные размеры, не занимают много места и могут устанавливаться вне помещения (под навесом);
  • Рабочее колесо насоса с сухим ротором серии IHG расположено прямо на валу двигателя, благодаря чему они работают тихо, не создавая высокой вибрации, а корпус насоса соединен с двигателем таким образом, что позволяет значительно снизить осевое давление во время работы насоса;
  • Для уплотнения вала насоса используется специальное химически стойкое торцевое уплотнение, благодаря которому срок службы насосов значительно увеличивается;
  • Насосы легко устанавливаются, обслуживаются и ремонтируются, при этом нет необходимости в их демонтаже, поскольку достаточно открутить болты, которые крепят двигатель к корпусу, и вытянуть ротор.


Модельный ряд насосов IHG с сухим ротором из нержавеющей стали

Модель Расход
3/час)
Напор
(м)
Мощность
(кВт)
Обороты
(об/мин)
Диаметр
(мм)
NPSN
(мм)

КПД
(%)

Вес
(кг)
50-125A 11 16 1,1 2900 50 2,3 57 38
50-125(I)A 22.3 16 2,2 50 2,5 66 48
50-200(I)A 23.5 44 5,5 50 2,5 57 107
65-125 25 20 3 65 2,5 68 58
65-160 25 32 4 65 2,5 63 75
65-200 25 50 7,5 65 2,5 58 107
65-250 25 80 15 65 2,5 50 180
80-125 50 20 5,5 80 3,0 72.5 99
80-100(I) 100 12,5 5,5 80 4,5 76 108
80-125(I) 100 20 11 80 4,5 76 163
80-160 50 32 7,5 80 3,0 71 105
80-200 50 50 15 80 3,0 67 175
100-100A 89 10
4
100
4,5
74 91
100-160
100
32
15
100 4,5 76 191
100-200
100
50
22
100 4,0
74 245
100-200(I) 160 50 37 100 5,2 79 402
200-315
200
32
30
1450
200
3,5
78 417
200-400A
187
44
37
200
3,5
74 462
200-250(I)A 358 16 20 200 4,0 73 405
200-315(I)
400
32
55
200
4,0
80
675
200-315(I)A
374
28
45
200
4,0
79
560
200-315(I)B
346
24
37
200
4,0
78
535

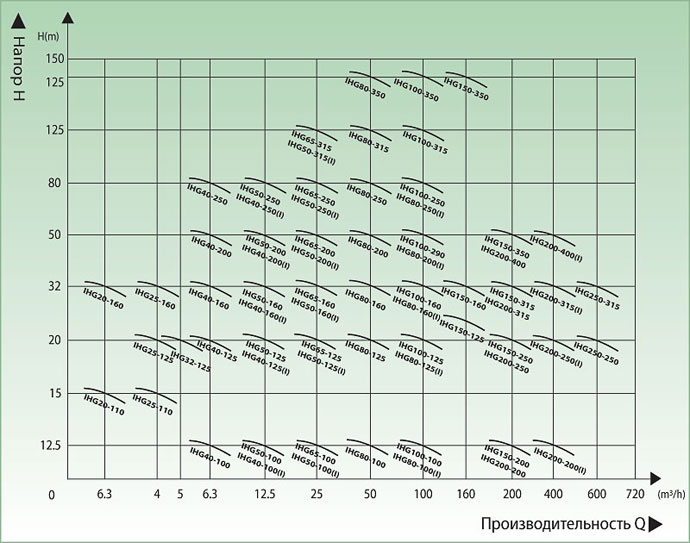

Диаграммы производительности насоса с сухим ротором серии IHG

Диаграммы производительности насоса с сухим ротором серии IHG


Технические характеристики
Данные насоса
Материалы

Ступень ном. давления
Мин. температура жидкости
Mакс. температура жидкости

PIN 16
-20oC
+120oC

Корпус
Вал
Рабочее колесо
Скольз. торцев. уплотнение
Кожух

Нержавеющая сталь
Нержавеющая сталь
Нержавеющая сталь
AQ1EGG
GG 25



Торцевое уплотнение на насос IHG

Торцевое уплотнение на насос IHG

Схема насоса

схема насоса с сухим ротором серии IHG


Способы установки

Монтажные размеры и арматура

Монтаж оборудования

Детали, которые следует заменять при износе

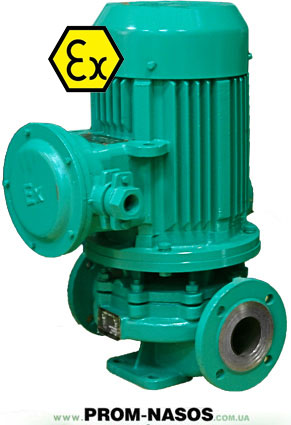

Насосы IHG Ex во взрывобезопасном исполнении

Насос IHG Ex во взрывобезопасном исполнении
