Насосы с сухим ротором из чугуна IRG

Насосы в линию


Насосы с сухим ротором из чугуна IRG :: Насосы в линию

Насосы с сухим ротором
конструкции «Ин-Лайн»

Опросный лист для подбора насосов

скачать каталог (1,14 Мб)

seal

заказ оборудования


Насосы с сухим ротором серии IRG – вертикальные одноступенчатые центробежные насосы, с патрубками «ин-лайн». Такая конструкция этих насосов делает их более устойчивыми к механическим включениям в перекачиваемой жидкости по сравнению с подобными насосами с «мокрым» ротором. Их универсальная конструкция («ин-лайн») позволяет быстрый демонтаж насоса с трубопровода без демонтажа элементов системы трубопровода.

Характеристика
  • Насосы с сухим ротором из чугуна IRG имеют вертикально расположенный электродвигатель, а всасывающий и напорный патрубки расположены на одной оси, что позволяет устанавливать их непосредственно на трубопроводе (in-line); насосы имеют компактные габаритные размеры, не занимают много места и могут устанавливаться вне помещения (под навесом);
  • Рабочее колесо насосов с сухим ротором IRG расположено прямо на продленном валу двигателя, благодаря чему насосы работают тихо, не создавая высокой вибрации, а корпус насоса соединен с двигателем таким образом, что позволяет значительно снизить осевое давление во время работы насоса;
  • Для уплотнения вала насоса используется торцевое уплотнение или сочетание разных уплотнений; кроме того, титановый сплав, из которого изготавливается уплотнение, продлевает срок службы насосов.

Особенности насосов

В сухом роторе непосредственный контакт с перекачиваемой средой имеет насосная часть с рабочим колесом. А мотор отделен от насосной части вращающимся валом и скользящим торцевым уплотнением. Скользящее торцевое уплотнение представляет собой динамическое уплотнение и используется для герметизации зазора между вращающимся валом насоса и его корпусом.



Модельный ряд насосов IRG с сухим ротором из чугуна

Модель Расход
3/час)
Напор
(м)
Мощность
(кВт)
Обороты
(об/мин)
Диаметр
(мм)
NPSN
(мм)

КПД
(%)

Вес
(кг)
50-125A 11 16 1.1 2900 50 2.3 57 38
50-125(I)A 22.3 16 2.2 50 2.5 66 48
50-200(I)A 23.5 44 5.5 50 2.5 57 107
65-125 25 20 3 65 2.5 68 58
65-160 25 32 4 65 2.5 63 75
65-200 25 50 7.5 65 2.5 58 107
65-250 25 80 15 65 2.5 50 180
80-125 50 20 5.5 80 3.0 72.5 99
80-100(I) 100 12.5 5.5 80 4.5 76 108
80-125(I) 100 20 11 80 4.5 76 163
80-160 50 32 7.5 80 3.0 71 105
80-200 50 50 15 80 3.0 67 175
100-100A 89 10
4
100
4.5
74 91
100-160
100
32
15
100 4.5 76 191
100-200
100
50
22
100 4.0
74 245
100-200(I) 160 50 37 100 5.2 79 402
200-315
200
32
30
1450
200
3.5
78 417
200-400A
187
44
37
200
3.5
74 462
200-250(I)A 358 16 20 200 4.0 73 405
200-315(I)
400
32
55
200
4.0
80
675
200-315(I)A
374
28
45
200
4.0
79
560
200-315(I)B
346
24
37
200
4.0
78
535

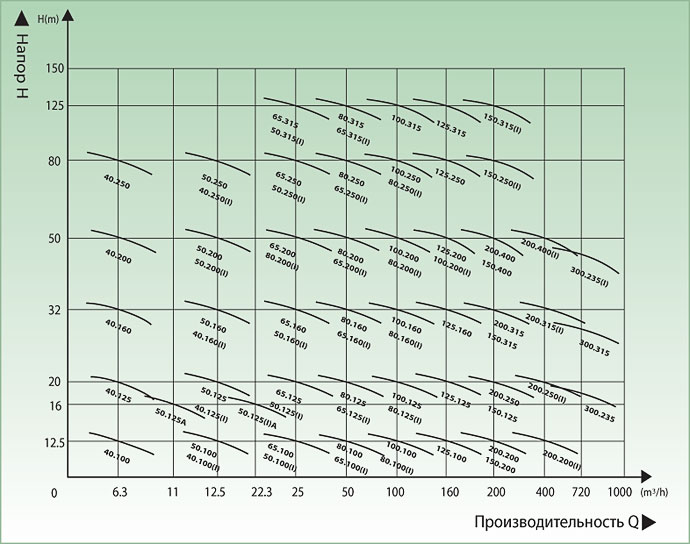

Диаграммы производительности насоса с сухим ротором IRG

Диаграммы производительности насоса с сухим ротором серии IRG


Технические характеристики
Данные насоса
Материалы

Ступень ном. давления
Мин. температура жидкости
Макс. температура жидкости

PIN 16
-20 oC
+120 oC

Корпус
Вал
Рабочее колесо
Скольз. торцев. уплотнение
Кожух

чугун
25
GG 20
AQ1EGG
чугун

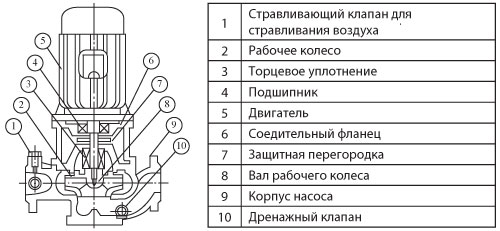

Схема насоса

схема насоса с сухим ротором серии IRG


Способы установки

Монтажные размеры и арматура

Монтаж оборудования

Детали, которые следует заменять при износе



Основные области применения насосов
Для эксплуатации в системах отопления и кондиционирования, водоснабжения и водоподготовки, в технологических линиях, также в промышленных системах охлаждения и циркуляции.
