Циркуляционные насосы отопления JL


Циркуляционные насосы отопления JL

Циркуляционные насосы

с линейным расположением патрубков

Опросный лист для подбора насосов

скачать каталог (718 Кб)

seal

заказ оборудования


Фланцевые циркуляционные насосы (с линейным расположением патрубков) предназначены для применения в отопительных системах закрытого или открытого типа с принудительной циркуляцией теплоносителя.

Циркуляционный насос для горячей или холодной воды в линию разъема, подходящий для непосредственной установки на трубы гражданского и промышленного отопления, кондиционирования, охлаждения и внутренних водных систем.

В отличие от насосов с мокрым ротором, в этих насосах жидкость не соприкасается с мотором. Циркуляционные насосы JL имеют всасывающий и напорный патрубки на одной оси и имеют одинаковый условный проход. Насосы циркуляционные JL оснащаются стандартными фланцевыми электромоторами с воздушным охлаждением.


Характеристика
  • Циркуляционные насосы отопления JL имеют уникальный двигатель, специально разработанный для этой модели, а также улучшенную конструкцию, которая соответствует международным стандартам;
  • Циркуляционные насосы отопления JL имеют компактные размеры и небольшой вес, что позволяет устанавливать их непосредственно на трубопроводе систем отопления или водоснабжения;
  • Циркуляционные насосы отопления JL имеют запатентованное рабочее колесо, которое обеспечивает невысокое энергопотребление с высокими гидравлическими характеристиками;
  • Вал насосов изготавливается из нержавеющей стали AISI 304;
  • Торцевое уплотнение вала исключает утечку жидкости;
  • Насосы имеют герметический корпус электродвигателя, что позволяет использовать их без защиты от попадания влаги;
  • Температура рабочей среды центробежного одноступенчатого насоса серии JL от -15 оC до +120 оC, в стандартном исполнении.
Основные параметры Рабочие характеристики
Основные параметры центробежного насоса серии JL

Рабочие характеристики центробежного насоса серии JL

Технические характеристики
МОДЕЛЬ JL-32 JL-40 JL-50 JL-65 JL-80 JL-100-7,5 JL-100-10

Мощность
(кВт/НР)

0,37/0,5 0,75/1 1,5/2 2,2/3 3,7/5 5,5/7,5 7,5/10
Напряжение
(В)
220/380 380
Сила тока (А) 2.53/1.1 4.62/1.89 8.76/3.5 12.7/4.85 8.3 11,08 14.88
Частота вращения
(об/мин)
2850 2850 2850 2850 2850 2850 2850
Q (м³/час) 3,8 6 7,2 10 15 20 15 25 30 20 30 36 30 50 70 45 90 105 45 90 105
Н (м) 14 12,5 10,6 14 10 7.2 17 12.5 10 18.5 16 11,8 20 16 9 19.5 14 10 22 16 12

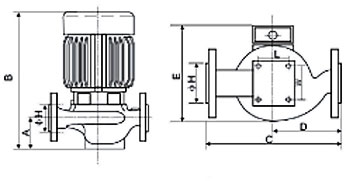

Габаритные размеры

Габаритные размеры центробежного насоса серии JL

Центробежный насос серии JL МОДЕЛЬ
A B C D E L W H ВЕС (кг)

JL-32

71 354 250 125 220 139 131

Ø 32

24
JL-40 82 398
280
140 220
139
131

Ø 40

32
JL-50 87 410
300
150 240
163
130

Ø 50

36
JL-65 102 465
320
160 240
163
130

Ø 65

47
JL-80 114 543 330 165 292 149 159

Ø 80

75
JL-100-7,5 122 607 390 195 335 209 219

Ø 100

105
JL-100-10 122
645
390
175
335
209
219

Ø 100

108
