Бочковые насосы серии TR


Бочковые насосы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • варианты исполнения: полипропилен (PP), поливинилденфторид (PVDF), н/ст AISI 316;
  • работа с коррозионными жидкостями;
  • длина погружной трубы: 900 мм или 1200 мм;
  • вязкость: до 600 сП;
  • переносной, с возможностью легкого демонтажа;
  • взаимозаменяемость: электродвигатель или пневмодвигатель;
  • регулируемая производительность (модели с пневматическим двигателем);
  • отсутствие внутренних уплотнений;
  • производительность: до 90 л/мин.

Перекачивание различных жидкостей из различных емкостей, бочек, резервуаров

 Насосы для бочек

скачать каталог (963 Кб)

заказ оборудования

Описание насоса

Бочковые химические насосы фирмы Debem предназначены для перекачки как нейтральных, так и высокоагрессивных жидкостей из бочек, контейнеров, ванн и других ёмкостей.

Бочковые насосы позволяют максимально облегчить процесс опорожнения бочек и других емкостей или осуществить перекачивание жидкости из одной емкости в другую.

Различные исполнения проточной части, начиная от химически стойких пластиков и заканчивая высоколегированной нержавеющей сталью, обеспечивают возможность перекачивать практически любые среды, в том числе высококонцентрированные растворы кислот и их смеси.

Для токсичных сред мы предлагаем герметичное исполнение насосов с магнитной муфтой и специальным адаптером для герметизации отверстия бочки во время перекачивания продукта.

В качестве привода насосов используются высокооборотные однофазные и трехфазные электродвигатели, а также пневмодвигатели.

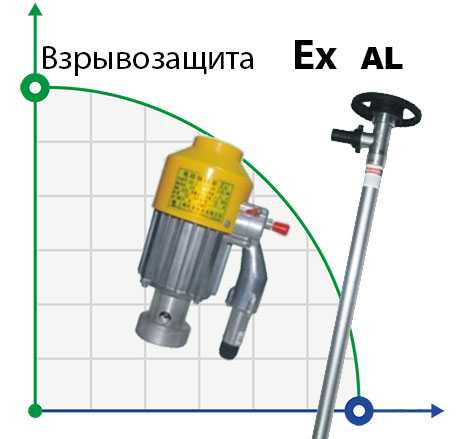

Для взрывоопасных областей используются взрывозащищенные насосы из нержавеющей стали с электро- и пневмодвигателями.

Длина погружения стандартных насосов: 700, 1000 и 1200 мм.

Принцип работы

Ротор, приходящий в движение с помощью двигателя непосредственной передачи вращения, вращается, создавая центробежную силу, всасывает жидкость во внутреннюю полость с конца заборной трубки и подает в напорный патрубок.



Рабочие условия

Ротор открытого типа обеспечивает непрерывное перекачивание чистых агрессивных жидкостей с видимой вязкостью до 600 cП с помощью двигателя 500 Вт (20ºС) и до 900 cП с помощью двигателя 800 Вт (20ºС).



Технические данные

Макс. температура, PP

50°C

Макс. температура, PDVF/AISI 316 85°C
Выход (л/мин) 80
Рукав Ø (мм) 25
Пневматический мотор 0,5 HP - 7 бар
Однофазный, электрический мотор 0,5 HP - 220 В



Производительность

Бочковые насосы DEBEM серии TR P-EL

TR P-EL TR F-EL TR A-EL

Бочковые насосы DEBEM серии TR P-PN

TR P-PN TR F-PN TR A-PN

Производительность бочкового насоса DEBEM серии TR P-EL

Производительность бочкового насоса DEBEM серии TR P-PN

Модель TR P – PN TR F - PN TR A - PN TR P - EL TR F - EL TR A - EL
Материал трубы ПП PVDF AISI 316 ПП PVDF AISI 316
D трубы, мм 42 40 42,5 42 40 42,5
Длина трубы , мм 900/1200
Материал оси Хастеллой Хастеллой AISI 316 Хастеллой Хастеллой AISI 316
Материал втулки PTFE
Материал импеллера ECTFE
Трубка всасывания ПП ECTFE ECTFE ПП ECTFE ECTFE
Доп. части ПП+PTFE PVDF+PTFE PTFE+PPS-V ПП+PTFE PVDF+PTFE PTFE+PPS-V
D шланга, мм 25
Температура 50 85 85 50 85 85
Тип двигателя Пневматический Электрический
Мощность двигателя 0,5 HP А 7 бар 500/800 Вт
Напряжение


230 В
Защита двигателя


IP 54
Класс двигателя


F

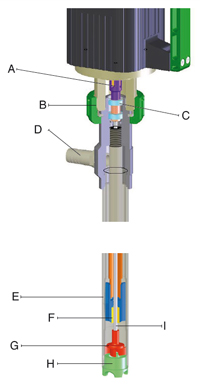

Устройство бочкового насоса


Бочковые перекачивающие насосы состоят из погружной трубы, на конце которой находится крыльчатка, прикрепленная к ведущему валу, соединенному с насосом посредством удобного зажимного кольца, в то время как передача осуществляется посредством карданной муфты.

Условные обозначения:

A – карданная муфта
B – установочное кольцо двигателя
C – подшипник
D – нагнетательный канал
E – погружная труба
F – втулка из ПТФЭ
G – крыльчатка
H – отверстие забора
I – вал

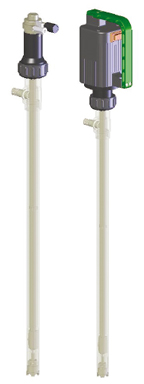

Состав бочкового насоса TR Состав бочкового насоса TR
Установка бочкового насоса

Ось бочкового перекачивающего насоса серии TR при установке должна располагаться исключительно в вертикальном положении; насос должен быть погружен в емкость, работая исключительно в присутствии жидкости; работа «всухую» или наличие воздушных пузырей может повредить внутреннюю втулку.



ВАЖНО!

Работа бочкового насоса «всухую» или наличие воздушных пузырей может повредить внутреннюю втулку!

Установка бочкового насоса
