Діафрагмові насоси серії BOXER

Технічні характеристики:

матеріали: поліпропілен, PVDF/ECTFE, алюміній, нержавіюча сталь (AISI 316);
використовуються у вибухонебезпечному середовищі (сертифікація ATEX);
можна застосовувати в жорстких умовах і при підвищеній вологості;
сухий хід дозволений;
сухий запуск;
постачається без компресора;
потік і напір регулюється;
точна настройка швидкості при сталому тиску;
можливість подвійної обв'язки (два окремих впускних і випускних отвори);
настільна або підвісна установка;
три випускних і три всмоктуючих патрубки;
зручність в обслуговуванні і заміні комплектуючих;
висока продуктивність.
діафрагмові насоси для густих, в'язких продуктів

Діафрагмові насоси для перекачування рідин з дуже високою в'язкістю.

Матеріали


PP (Поліпропілен)	ECTFE (Тефлон)	Alu (Алюміній)	AISI 316 (Нержавіюча сталь)

Діафрагмові насоси працюють від енергії стисненого повітря. Переваги діафрагменних насосів: Проста конструкція - відсутність двигуна і редуктора, немає деталей, що обертаються В якості приводу - енергія стисненого повітря, відсутність іскроутворення, абсолютна безпека при роботі з горючими рідинами Компактні розміри і мала вага Універсальність застосування насосів - перекачування води, в'язких рідин, рідин з твердими включеннями до 12-15 мм у діаметрі У насосах немає ущільнень і підшипників - гарантія відсутності витоків і зносу основних деталей Простота регулювання продуктивності Для роботи насоса не потрібно змащення механізмів
Будова мембранного пневматичного насоса
	Мембранний насос складається з коаксіального пневматичного пристрою, який розташований в центрі, з мембран нового покоління, які приєднані до валу. З двох сторін корпусу насоса розташовані шарові клапани та відповідні сідла на всмоктуючому і випускному патрубку.
	A = шарові клапани B = насосна камера C = мембрани D = вхідний патрубок E = вихідний патрубок F = пневмодвигун

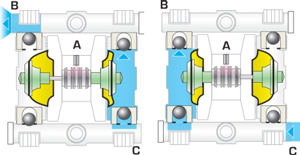

Принцип роботи мембранного насоса
Стиснене повітря з коаксіального теплообмінника (А), який надходить через одну з двох мембран, стискає і виштовхує продукт, що перекачується через випускний патрубок (В). Всмоктування рідини відбувається в результаті зниженого тиску, який створює мембрана, розташована навпроти (С) і складає з валом коаксіального пристрою єдине ціле. Після кожного коливання пневматичний коаксіальний теплообмінник направляє стиснене повітря до протилежної мембрані, а потім цикл повторюється.
Технічні дані

Модель насоса	Microboxer	Miniboxer	Boxer 80	Boxer 81	Boxer 100	Boxer 150	Boxer 250	Boxer 251	Boxer 502	Boxer 503
Отвір забору/скидання	G ½	G ½	G 1	G 1	G 1	G 1 ¼	G 1 ½	G 1 ½	G 2	G 3
Отвір для подачі повітря	G ¼	G½	G ½	G ½	G ½	G ½	G ½	G ½	G ½	G ½
Макс. висота забору в сухому стані, м	5	5	5	6	5	5	5	6	4	5
Макс. продуктивність, л/хв	30	50	90	100	150	220	340	340	650	850
Макс. напір, м	70	70	70	70	70	70	70	70	70	70
Макс. допустимий тиск повітря на вході, бар	7	7	7	7	7	7	7	7	7	7
Макс. діаметр твердих часток, мм	2	3	4	4	4	5	6	6	8	10
Вага нетто PP, кг	1,6	3,6	5,5	-	7,5	12	16	-	54	56
Вага нетто ECTFE, кг	1,9	4,2	7	-	9	14	20	-	-	-
Вага нетто Al, кг	-	4,2	-	6,5	-	16	-	21	-	-
Вага нетто AISI 316, кг	-	6,5	10,5	-	-	21	-	32	-	-
Вага нетто PVDF, кг	-	-	-	-	-	-	-	-	65	67
Матеріали, з яких виготовлений насоса	PP ECTFE Alu Aisi 316	PP ECTFE Alu Aisi 316	PP ECTFE Aisi 316	Al	PP ECTFE	PP ECTFE Alu Aisi 316	PP ECTFE	Alu Aisi 316	PP PVDF	PP PVDF

Основні типи установки мембранних насосів Boxer:

Пневматичні мембранні насоси DEBEM повинні кріпитися болтами горизонтально підлозі або отворам, які передбачені для валу теплообмінника, розташованого горизонтальн

режим самозакачування реагенту (макс. в'язкість 10000 сП при 20 °C);
робота в якості бочкового насоса (макс. в'язкість 10000 сП при 20 °C);
позитивна висота всмоктування реагенту (макс. в'язкість 50000 сП при 20 °C);
повне занурення в середовище, що перекачується (макс. в'язкість 50000 сП при 20 °C) - за запитом;
здвоєний варіант всмоктуючого і випускного колектора (макс. в'язкість 50000 сП при 20 °C);
подвійний забірний колектор (макс. в'язкість 50000 сП при 20 °C).
