Центробежные насосы Ebara серии 3M

Центробежные насосы 3M

Доставка по Україні: Тариф перевізника
Самовивіз зі складу: Безкоштовно

Оплата: готівковий, безготівковий,
зворотня доставка.

Гарантія: офіційна гарантія від виробника.

Описание

  • Центробежные насосы Ebara 3M выполнены в соответствии со стандартом DIN 24255;
  • Материал исполнения: нержавеющая сталь AISI 304;
  • Предназначение: для поднятия давления, систем отопления, систем кондиционирования, моек и для других промышленных применений

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

  • Прочная гидравлическая конструкция
  • Пригодны для перекачки многих жидкостей (версия выполнена из AISI 304 или AISI 316)
  • Благодаря особой спиральной камере увеличивается КПД насоса
  • Станина помпы по стандарту с AISI 304
  • Корпус насоса крепится винтами с AISI 304
  • Компактные размеры
  • Широкий ряд насосов комплектуемых 2-х и 4-х полюсными двигателями
  • Выполнены по стандарту ISO EN 733
  • Конструкция с отделением задней крышки позволяет отделять узел двигателя / рабочего колеса, оставляя корпус на месте
  • Стандартное механическое уплотнение DIN 24960
  • Двигатель стандарта IEC (3S - 3P)
  • Специальные двигатели: взрывобезопасные, высокоэффективные EFF 1, МАЛОШУМЯЩИЙ, с интегрированным инвертором VMA
  • По заказу устанавливается механическое уплотнение, который удовлетворит Ваши потребности

Технические данные насосной части

  • максимальное давление: 10 бар;
  • рабочая температура воды: -20°С ... +120°С.

Технические данные двигателя

  • класс изоляции: F;
  • защита: IP 55;
  • напряжение: однофазная версия 230В ±10%, трехфазная версия 230/ 400В ±10% 50 Гц (до 4,0 кВт включительно), 400/690В ±10% 50 Гц (свыше 5,5 кВт);
  • встроенная термозащита для однофазной версии.

Применение

  • системы водоснабжения;
  • перекачивание умеренно агрессивных жидкостей;
  • фильтрация;
  • водоподготовка;
  • промышленные мойки;
  • повышение давления;
  • отопление и кондиционирование;
  • охлаждение и холодильные системы;
  • ирригация.

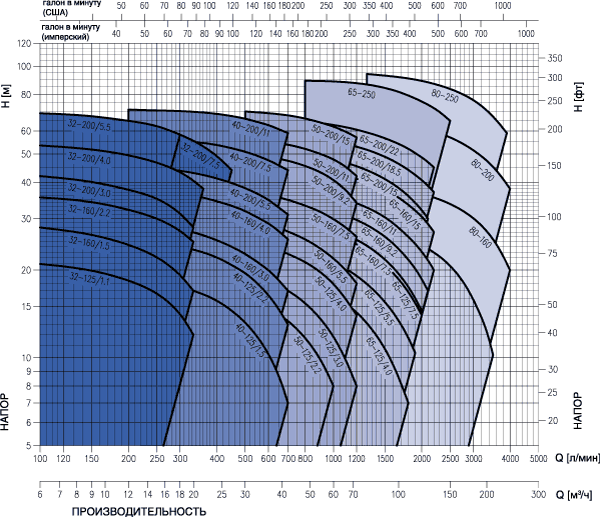

Рабочие характеристики центробежных насосов серии 3М

Таблица характеристик / Центробежные насосы EBARA

Тип насоса

Мощность, кВт Ток, А   Q = Производительность
~1 ~3 л/мин 100 150 200 300 333 400 500 600 700 800 1000
230В 400В 690В м3 6 9 12 18 20 24 30 36 42 48 60
  Н= Напор, м
32-125/1.1 1,1 5 2,9 - 21 20 18,5 15 13 - - - - - -
32-160/1.5 1,5 5,9 3,4 - 28 26,5 24,5 19 17 - - - - - -
32-160/2.2 2,2 8,3 4,8 - 35,5 34,5 32,5 27,5 25,5 - - - - - -
32-200/3.0 3 11,8 6,8 - 42,5 41 38,5 31,5 29 - - - - - -
32-200/4.0 4 15,6 9 - 53 51,5 49,5 43,5 40,5 - - - - - -
32-200/5.5 5,5 - 11,8 6,8 69 67,6 65,5 60 56 - - - - - -
40-125/1.5 1,5 5,9 3,4 - - - 18 17 16 15 12,5 9,5 6 - -
40-125/2.2 2,2 8,3 4,8 - - - 26 24,2 23 22 19 16 13 - -
40-160/3.0 3 11,8 6,8 - - - 30 28,5 27,3 26,2 24 21 17,5 - -
40-160/4.0 4 15,9 9,2 - - - 38 36 35 34 31,3 28,5 25 - -
40-200/5.5 5,5 - 11,1 6,4 - - 46 44 43,5 42 40 37 33 - -
40-200/7.5 7,5 - 15,1 8,7 - - 56,5 55,3 55 53,5 51,2 48,5 45 - -
40-200/11 11 - 20 11,6 - - 71 69,3 68,8 67,5 65 62 58 - -
50-125/3.0 3 11,8 6,8 - - - - - - 20,5 19,5 18,5 17,3 15,5 12,3
50-125/4.0 4 15,9 9,2 - - - - - - 26 25,7 24,7 23,3 22,2 19
50-160/5.5 5,5 - 11,5 6,6 - - - - - 31 30 29 27,6 26 22,5
50-160/7.5 7,5 - 15,5 9 - - - - - 39 38 37 36 34,5 31
50-200/9.2 9,2 - 17,4 10 - - - - - - 50 49 47,5 46 41
50-200/11 11 - 22 12,7 - - - - - - 56 55 53,8 52 48
50-200/15 15 - 31,3 18 - - - - - - 70 69 68 66 62
Тип насоса кВт л.с.   Q = Производительность
л/мин 0 600 700 900 1200 1500 1800 1900 2000 2100 2200 2300 2400 2500
м3/час 0 36 42 54 72 90 108 114 120 126 132 138 144 150
  H = Напор, м
65-125/4 4 5.5 22.5 20.2 19.4 17.5 14.3 10.7 7 - - - - - - -
65-125/5.5 5.5 7.5 27 25.5 24.4 22.4 19.1 15.5 11.7 10.4 - - - - - -
65-125/7.5 7.5 10 32 30.5 29.7 27.8 24.5 20.8 16.8 15.4 14 - - - - -
65-160/7.5 7.5 10 32 - 30 28.3 25.4 21.7 17.5 16 14.5 - - - - -
65-160/11 11 15 40.5 - 38.5 37 33.9 30.3 26 24.6 23.1 21.6 20 - - -
65-200/15 15 20 54 - 51 49 45.4 41 35.9 34 32.1 30 - - - -
65-200/18.5 18.5 25 60.5 - 58.5 56.5 53 48.9 44.1 42.4 40.7 38.9 37 - - -
65-200/22 22 30 67 - 65.5 63.9 60.6 56.6 52.1 50.4 48.7 46.9 45 - - -
