Многоступенчатые насосы серии CDLF
Многоступенчатые насосы серии CDLF предназначены для повышения давления в существующей системе водоснабжения. Они - высоконапорные, высокоэффективные и не потребляют много энергии.
Рабочее колесо, направляющий крыльчатку и все части, контактирующие с жидкостью, изготавливается из нержавеющей стали методом штамповки и литья, а значит, проточный путь гладкий и предотвращает загрязнение. Вал и муфта изготовлены из твердого сплава высокого качества и имеют торцевое уплотнение, которое долго служит и не дает утечек.
Все особенности насоса обеспечивают тихую равномерную работу. Насос имеет компактный дизайн, его легко транспортировать и устанавливать, безопасен для окружающей среды. Насосы CDLF могут широко использоваться для водоснабжения в быту и промышленности.
Многоступенчатые насосы изготовлены из нержавеющей стали. Надежные, бесшумные и легкие в эксплуатации насосы используются в муниципальных, промышленных и сельскохозяйственных объектах. Например, в системах пожаротушения, бустерных системах, системах для водоподготовки, орошения, подачи горячей и холодной воды в системах отопления, охлаждения и кондиционирования воздуха, особенно для питания котлов благодаря надежной конструкции помпы.
Многоступенчатые насосы
Применение
- Водоснабжение: фильтрация воды и ее подача по сетям водоснабжения, повышение давления в водопроводе и в многоэтажных домах.
- В промышленности: вода для технологического процесса, промывочная система, система промывки под давлением, система пожаротушения.
- Промышленное водоснабжение: система охлаждения и кондиционирования воздуха, подача воды в бойлер, конденсационная система, производственные установки, работа с кислотами и щелочами.
- Водоподготовка: система ультрафильтрации, система обратного осмоса, система дистилляции, сепарации, использование в бассейнах.
- Орошения: орошение сельскохозяйственных земель, орошение разбрызгиванием, капельное орошение и т.д.

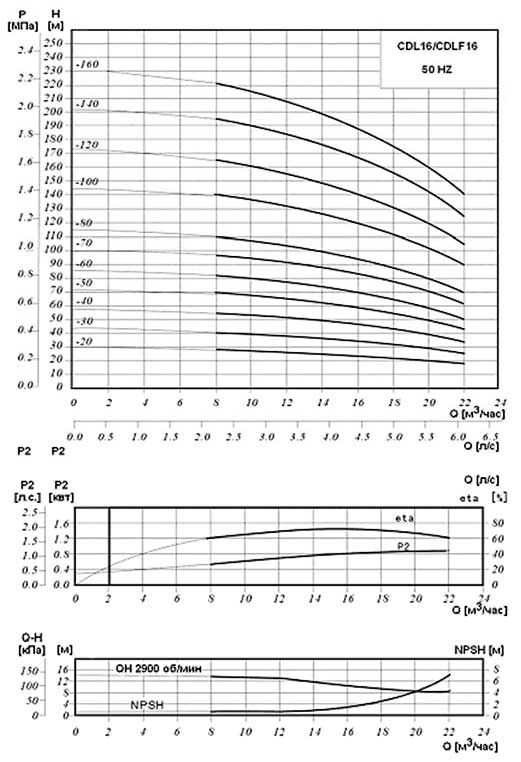

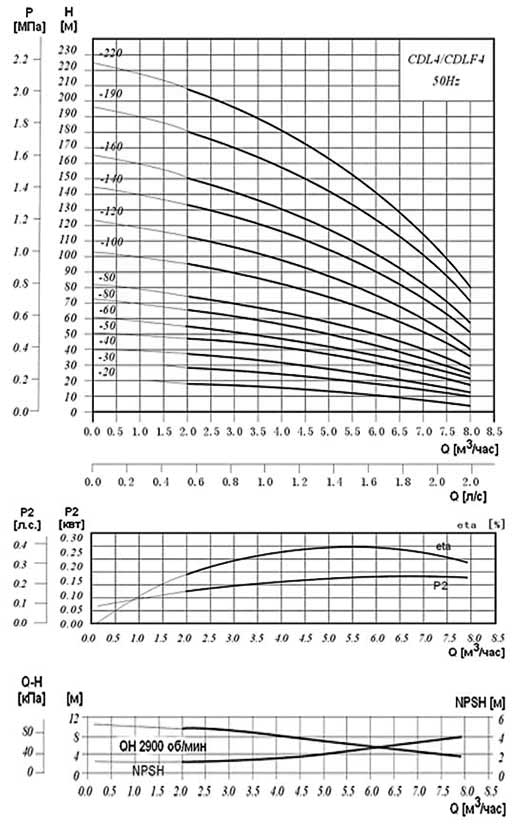

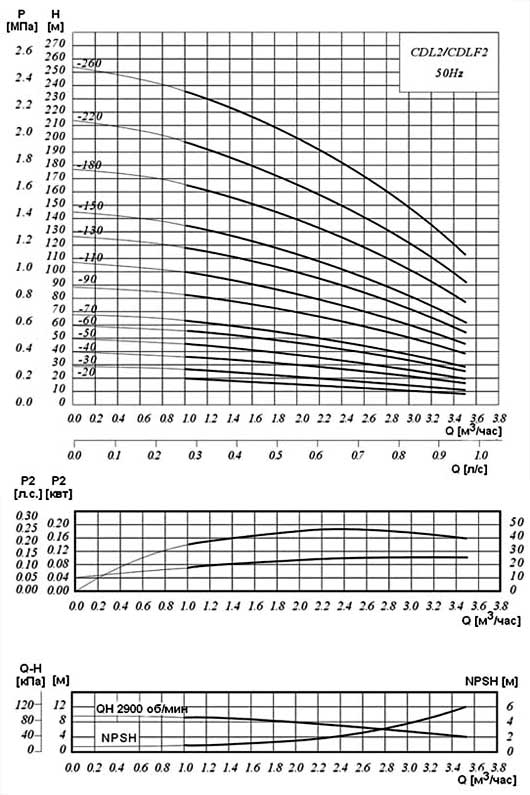

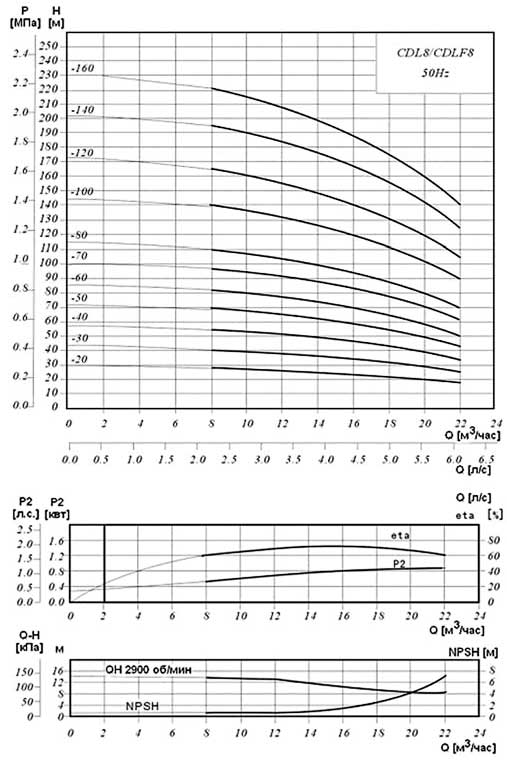

Диаграммы производительности насосов CDLF
Материалы
№ п/п |
Наименование | Материал | AISI/ASTM | Схема |
1 | Электродвигатель | - | Стандарт/Ex | |
2 | Корпус | Чугун | ASTM25B | |
3 | Торцевое уплотнение | Нержавеющая сталь | AISI304/316L | |
4 | Крыльчатка на выходе воды | Нержавеющая сталь | AISI304/316L | |
5 | Нагнетает крыльчатка | Нержавеющая сталь | AISI304/316L | |
6 | Опорная крыльчатка | нержавеющая сталь | AISI304/316L | |
7 | Устройство для подачи жидкости под давлением | Нержавеющая сталь | AISI304/316L | |
8 | Всасывающий и напорный патрубок насоса | Нержавеющая сталь | AISI304/316L | |
9 | Опорная рама | Чугун | ASTM25B | |
10 | Втулка на валу | Прочный сплав | YG8 | |
11 | Рабочее колесо | Нержавеющая сталь | AISI304/316L | |
12 | Вал | Нержавеющая сталь | AISI316 | |
13 | Разъединяющих муфта рабочего колеса | нержавеющая сталь | AISI304/316L | |
14 | Кожух насосной части | Нержавеющая сталь | AISI304/316L | |
15 | Муфта | Углеродистая сталь | - | |
16 | Уплотнения | FPM/VITON | - |
Технические характеристики насосов CDLF
Модель | 50 Гц CDLF 2 | 50 Гц CDLF 4 | 50 Гц CDLF 8 | 50 Гц CDLF 16 |
Номинальная производительность (м³/час) | 2 | 4 | 8 | 16 |
Диапазон производительности (м³/час) | 1-3,5 | 1,5-8 | 6-12 | 8-22 |
Частота вращения (об/мин) | 2900 | 2900 | 2900 | 2900 |
Мощность двигателя (кВт) | 0,37-3 | 0,37-4 | 0,75-7,5 | 2,5-15 |
Напор (м) | 15-195 | 16-176 | 12-196 | 22-189 |
Диапазон температур (°С) | -15 °С...+ 120 °С | -15 °С...+ 120 °С | -15 °С...+ 120 °С | -15 °С...+ 120 °С |
Максимальный КПД (%) | 46 | 59 | 64 | 71 |
Максимальное давление (бар) | 23 | 22 | 22 | 22 |
Внешняя температура | до +40 °C | до +40 °C | до +40 °C | до +40 °C |
