Відцентрові поверхневі насоси CDX, 2CDX

Відцентрові поверхневі насоси CDX, 2CDX

заказ оборудования



Відцентровані насоси з одним робочим колесом Ebara серії CDX з гідравлічними компонентами, які виготовлені з нержавіючої сталі AISI 304, використовуються для підняття тиску, водопостачання, фільтрації і орошення, а також в системах кондиціонування повітря, водопостачання для загального призначення, включаючи помірно агресивні речовини.

  • CDX - з одним робочим колесом.          .pdf
  • 2CDX - з двома робочими колесами.     .pdf
Технічні особливості
  • Відцентровані поверхневі насоси CDX мають однакові функціональні і конструктивні особливості, відрізняються лише: потужністю, продуктивністю, напором, напругою живлення, вагою і розмірами. Вони використовуються для переміщення води навіть при високих температурах.
  • Рідина що перекачується - чиста вода
  • Максимальний робочий тиск - 8 Бар
  • Максимальна температура середовища що перекачується 110°С
  • Мінімальна температура середовища що перекачується -10°С
  • Робоче колесо - закрите, відцентрованого типу
  • Вхідний отвір - G 1/4" (G 1/2" для CDX200)
  • Вихідний отвір - G 1"
Двигун
  • Асинхронний 2-х полюсний двигун
  • Рівень ізоляції - F
  • Рівень захисту - IP 55
  • Частота - 50Гц
  • Напруга: однофазна версія 230В ±10% ,трифазна версія 230/ 400В ±10%
  • Встановлений автоматичний тепловий захист для 1-фазной версії
  • Розмір кабельного вводу PG11-PG13.5
Матеріали
  • Корпус насоса з нержавіючої стали AISI 304
  • Вал електродвигуна з нержавіючої сталі AISI 303
  • Робоче колесо з нержавіючої сталі AISI 304
  • Опора и корпус двигуна з алюмінія
  • Механічний сальник - графіт/кераміка/NBR(для версії CDX), графіт/кераміка/VITON(для версії CDXH),SIC/SIC/VITON(за вибором)
Переваги
  • Призначений для тривалої роботи
  • Корпус, робоче колесо і вал з нержавіючої сталі
  • Ущільнення вала не обслуговується
  • Захист электродвигуна від перегріву
  • Безшумна робота
  • Рівень захисту IP 55
  • Фірмовий набір деталей для технічного обслуговування
Застосування
Відцентровані поверхневі насоси CDX призначені для роботи з водою або іншими рідинами сумісними з нержавіючою сталлю в системах кондиціонування, холодного и гарячого водопостачання, для миючих систем, для безперервної іригації, для миття м'яса, риби, овочів і тому подібне, для збору автоматичних насосних станцій.

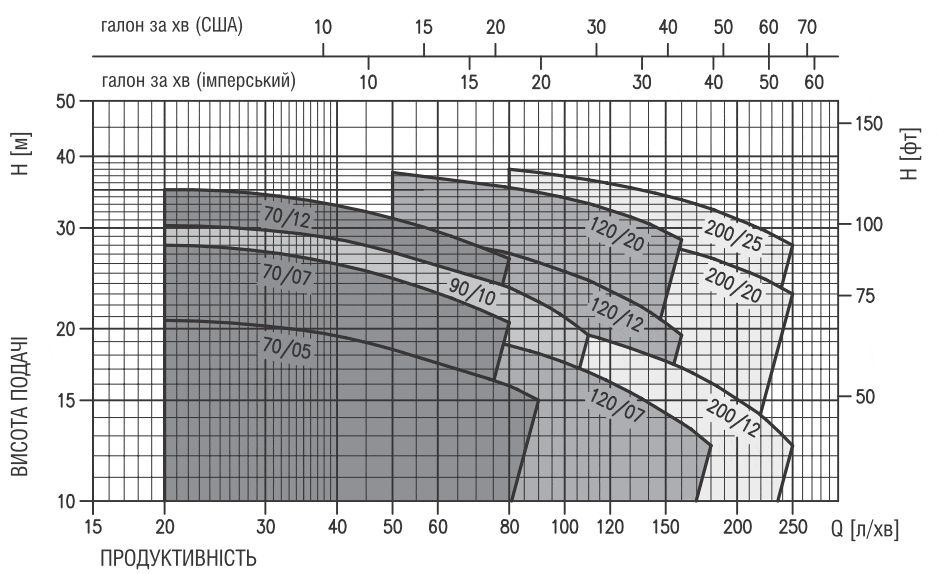

Робочі характеристики

Рабочие характеристики центробежного насоса EBARA серии CDX












Таблиця характеристик
Тип насоса Потужність
кВт		 Струм , А   Q=Продуктивність
1~ 3~ 1~ 3~ л/хв 20 50 80 90 110 130 160 180 210 250
230В 230/400В 230В 230В 400В м3/г 1.2 3 4.8 5.4 6.6 7.8 9.6 10.8 12.6 15
  H=напір,м
CDXM 70/05 CDX 70/05 0,4 3,1 2,4 1,4 20,7 18,3 15,7 15 - - - - - -
CDXM 70/07 CDX 70/07 0,6 4,6 3,5 2 28 24,4 20,5 - - - - - - -
CDXM 90/10 CDX 90/10 0,8 5,6 4 2,3 30,3 27,2 23,5 22,3 19,5 - - - - -
CDXM 120/07 CDX 120/07 0,6 4,6 3,2 1,9 - 20,5 18,7 18,7 16,8 15,5 13,6 12,5 - -
CDXM 120/12 CDX 120/12 0,9 6,9 5,2 3 - 29,5 27 26 24,3 22,4 19,5 - - -
CDXM 120/20 CDX 120/20 1,5 9,3 7 4 - 37,5 35,3 34,5 32,8 31,1 28,6 - - -
CDXM 200/12 CDX 200/12 0,9 6,3 4,7 2,7 - - 20,7 20,2 19,5 18,5 17 16,1 14,6 12,5
CDXM 200/20 CDX 200/20 1,5 10,7 7 4 - - 31 30,5 29,7 28,7 27,3 26,3 24,9 23
 - CDX 200/25 1,8 - 8,2 4,8 - - 38 37,5 36,4 35,2 33,4 32,2 30,4 28
Габаритні розміри

Тип насоса Розміри, мм Вага
    A В C H H1 H2 H3 H4 M M1 N N1 R T W DNA кг
1~ 3~   1~ 3~   1~ 3~
CDXM 70/05 CDX 70/05 208 318 318 178 230 106 124 209 215 50 38 120 160 108 PG11 92,5 G 1 1/4 9,1 9,1
CDXM 70/07 CDX 70/07 208 318 318 178 230 106 124 209 215 50 38 120 160 108 PG11 92,5 G 1 1/4 10,4 10,4
CDXM 90/10 CDX 90/10 208 318 318 178 230 106 124 209 215 50 38 120 160 108 PG11 92,5 G 1 1/4 11,9 11,9
CDXM 120/07 CDX 120/07 208 318 318 178 230 106 124 209 215 50 38 120 160 108 PG11 92,5 G 1 1/4 10,4 10,4
CDXM 120/12 CDX 120/12 208 318 318 178 230 106 124 209 215 50 38 120 160 108 PG13,5 92,5 G 1 1/4 12,5 12,5
CDXM 120/20 CDX 120/20 232 345 345 199 250 118 132 235 253 55 40 140 180 106 PG13,5 95 G 1 1/4 17,2 16,2
CDXM 200/12 CDX 200/12 208 318 318 178 230 106 124 209 215 50 38 120 160 108 PG13,5 92,5 G 1 1/2 16,3 11,4
CDXM 200/20 CDX 200/20 208 345 345 199 230 106 124 223 240 55 40 140 180 106 PG13,5 95 G 1 1/2 15,3 14,2
  CDX 200/25 232 - 345 199 250 118 132 235 - 55 40 140 180 106 - 95 G 1 1/2 - 17
