| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: |
- матеріали: поліпропілен (PP), полівінілденфторид (PVDF);
- механічне манжетне ущільнення або ущільнення сильфонного типу;
- може використовуватися для роботи з дуже брудними рідинами (ущільнення TS);
- простий в обслуговуванні;
- без зварних з'єднань;
- висока продуктивність: від 6 до 75 м³/год;
- низька вартість запчастин.
|
| |
| Опис насоса |
MB-80, MB-100
MB-110, MB-120, MB-130
MB-140 ECTFE
|
|
Горизонтальні відцентрові насоси з полімеру мають міцний корпус і оглядове вікно для перевірки торцевого ущільнення.
Вал насоса, на якому закріплене робоче колесо відкритого типу, складає одне ціле з валом електродвигуна. Торцеве ущільнення валу розміщене за робочим колесом.
|
| |
| Принцип роботи |
|
Робоче колесо, що становить одне ціле з валом і електродвигуном з прямим приводом, обертається із встановленою швидкістю, створюючи відцентрову силу. Робоче колесо забезпечує всмоктування рідини через розташований в центрі патрубок, а подачу - через випускний патрубок.
|
| |
| Робочі умови |
|
Існує дві конфігурації з різними торцевими ущільненнями:
TL = LIP SEAL (полімер): для експлуатації в легких умовах;
TS = BELLOW SEALS (ПТФЕ з карбідом кремнію і керамічними кільцевими ущільненнями): для роботи в жорстких умовах і для перекачування дуже брудних рідин.
Можливість вибору матеріалу комплектуючих частин насоса дозволяє найкраще забезпечити хімічну сумісність з рідиною і навколишнім середовищем з урахуванням температури.
|
| Технічні дані |
|
Потужність
|
до 7,5 кВт
|
| З'єднання (у дюймах) |
½ |
| Макс. температура, PP |
60 °C |
| Макс. температура, PVDF |
80 °C |
| Вихід (м³/год) |
55 |
|
| |

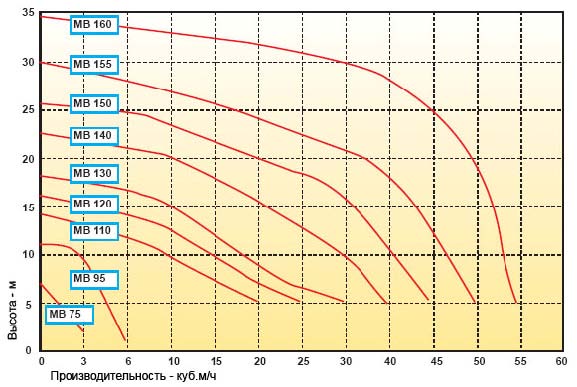

| Продуктивність |
|
|
| Установка відцентрового насоса |
| Вісь горизонтальних відцентрових насосів серії MB при установці повинна бути горизонтальною, а висота стовпа рідини знаходитися над всмоктуючим патрубком насоса. Для запобігання роботи насоса всуху, утворення вихорів і можливого відсмоктування повітря, необхідно використовувати спеціальні засоби. |
 |
 |
|
| |

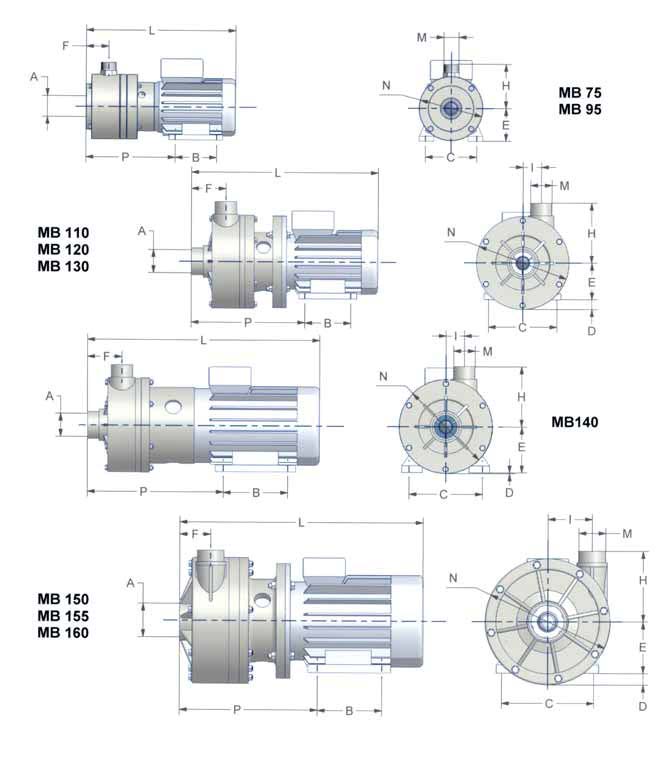

| Розміри |
|
|
| Тип |
Ø A |
Ø M |
Розмірні дані
|
P |
кВт |
ВД |
кг |
| L |
D |
E |
F |
H |
I |
C |
B |
N |
| MB 75 |
1 1/2" f |
1" m |
325 |
- |
71 |
49 |
96 |
- |
112 |
90 |
140 |
- |
0,37 |
0,5 |
9 |
| MB 95 |
1 1/2" f |
1" m |
325 |
- |
71 |
49 |
96 |
- |
112 |
90 |
140 |
- |
0,55 |
0,75 |
10 |
| MB 110 |
2" m |
1 1/2" m |
406 |
20 |
80 |
75 |
130 |
40 |
140 |
100 |
203 |
- |
1,1 |
1,5 |
15 |
| MB 120 |
2" m |
1 1/2" m |
456 |
10 |
90 |
75 |
130 |
40 |
140 |
100 |
203 |
- |
1,5 |
2 |
20 |
| MB 130 |
2" m |
1 1/2" m |
468 |
10 |
90 |
75 |
130 |
40 |
140 |
125 |
203 |
- |
2,2 |
3 |
23 |
| MB 140 |
2" m |
1 1/2" m |
505 |
2 |
100 |
75 |
130 |
40 |
160 |
140 |
203 |
- |
3 |
4 |
32 |
| MB 150 |
2 1/2" f |
2" m |
529 |
12 |
112 |
67,5 |
153 |
97 |
190 |
140 |
274 |
- |
4 |
5,5 |
40 |
| MB 155 |
2 1/2" f |
2" m |
620 |
18 |
132 |
67,5 |
153 |
97 |
216 |
140 |
274 |
- |
5,5 |
7,5 |
65 |
| MB 160 |
2 1/2" f |
2" m |
628 |
18 |
132 |
67,5 |
153 |
97 |
216 |
140 |
274 |
- |
7,5 |
10 |
70 |
|
| |
|
| Відцентрові насоси серії MB з фланцевими з'єднаннями |
 |
Для під'єднання горизонтального відцентрового насоса серії MB до системи трубопроводів Ви можете додатково замовити фланці різних розмірів.
Докладніше про фланці для відцентрових насосів MB » |
| |
| Відцентрові насоси серії MB з фільтрами |
 |
Для захисту від зважених твердих часток, волокон, водоростей та інших сторонніх тіл, на всмоктуючому патрубку насосу встановлюють попередні фільтри; конструкція фільтра не спричиняє надмірних втрат напору.
Докладніше про префільтри для відцентрових насосів MB » |
|
