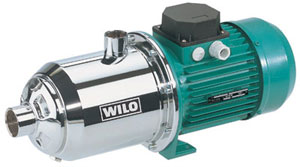

Горизонтальные насосы высокого давления MEDANA, MHI
Назначение
Насосы высокого давления WILO MHI применяются для перекачивания питьевой, холодной и горячей воды в системах тепло- и водоснабжения, конденсата, смеси воды с гликолем (до 40% гликоля в смеси), а также других сред без минеральных жиров, абразивных и длинноволокнистых включений.
Применение насосов высокого давления MHI: установки водоснабжения и повышения давления, подпитка котлов, индустриальные циркуляционные системы, контуры водяного охлаждения, системы пожаротушения, а также моечные и оросительные установки.

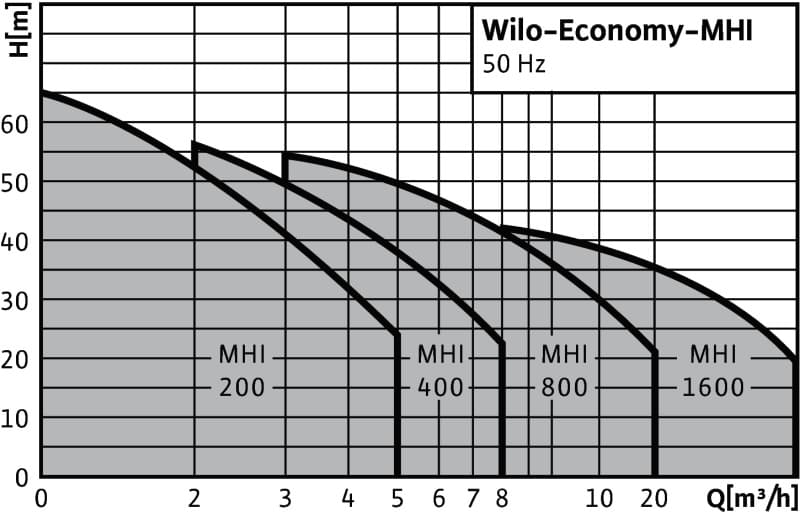

Диаграмма производительности
Обозначение
Пример: MHI 205N-1/E/3-400-50-2 | |
MHI - | Многоступенчатый высоконапорный центробежный насос горизонтального исполнения |
2- | Расход в м³/ч |
05- | Количество рабочих колес |
N- | Мотор IE2 |
1- | Материал 1 = 1.4301 (AISI 304) 2 = 1.4404 (AISI 316L) |
E- | Вид уплотнения E = EPDM V = FKM (Viton) |
3- | 1 = 1~ (однофазный ток) 3 = 3~ (трехфазный ток) |
400- | Подключаемое напряжение в В |
50- | Частота в Гц |
2- | Число полюсов |
Насосы повышающие давление серии MHI
Модель | Мощность, кВт | Подача, м³/час | Напор, м | Изображение |
MHI 202 | 0,55 | 5 | 25 | |
MHI 203 | 0,55 | 5 | 35 | |
MHI 204 | 0,55 | 5 | 45 | |
MHI 205 | 0,75 | 5 | 55 | |
MHI 206 | 1,1 | 5 | 65 | |
MHI 402 | 0,55 | 8 | 25 | |
MHI 403 | 0,55 | 8 | 35 | |
MHI 404 | 0,75 | 8 | 45 | |
MHI 405 | 1,1 | 8 | 55 | |
MHI 406 | 1,5 | 8 | 70 | |
MHI 802 | 0,75 | 12 | 25 | |
MHI 803 | 1,1 | 12 | 35 | |
MHI 804 | 1,5 | 12 | 45 | |
MHI 805 | 1,85 | 12 | 60 | |
MHI 1602 | 1,5 | 25 | 25 | |
MHI 1603 | 1,85 | 25 | 35 | |
MHI 1604 | 2,5 | 25 | 45 |
Технические данные
WILO MHI | ||||
2... | 4... | 8... | 16... | |
Допустимые перекачиваемые жидкости | ||||
Питьевая и техническая вода, вода систем отопления | да | |||
Конденсат | да | |||
Водогликолевая смесь (до 40% объемного содержания гликоля, от 10% требуется корректировка мощности мотора) |
да | |||
Другие маловязкие жидкости (без абразивных и длинноволокнистых включений, разрушающих насос) |
да | |||
Рабочие характеристики (при частоте 50 Гц) | ||||
Макс.расход [м3/час] | 5 | 8 | 12 | 25 |
Макс. напор [м] | 70 | 70 | 60 | 47 |
Температура перекачиваемой жидкости [оС] | от -15 до +110 | |||
Температура окружающей среды [оС] | 40 | |||
Рабочее давление [бар] | 10 | |||
Давление на входе [бар] | 6 | |||
Макс. частота вращения [об/мин] | 2950 | |||
Мотор | ||||
Электроподключение 1~[В/Гц] (допустимые отклонения напряжения ±10%) |
230/50 или 220/60 | |||
Электроподключение 3~[В/Гц] (допустимые отклонения напряжения ±10%) |
230/50 ∆ или 220/60 ∆ 400/50 Y или 380/60 Y |
|||
Класс изоляции | F | |||
Создаваемые помехи | EN 61800-3 | |||
Степень защиты | IP 54 | |||
Присоединение | ||||
Диаметр подключения с напорной стороны [Rp] | 1 | 1 | 1¼ | 1½ |
Материалы | ||||
Рабочее колесо | 1.4301/1.4404 | |||
Камеры ступеней | 1.4301/1.4404 | |||
Корпус насоса | 1.4301/1.4404 | |||
Вал | 1.4404 | |||
Уплотнения | EPDM (EP 851)/Витон | |||
Крышка корпуса | 1.4301/1.4404 | |||
Скользящее торцевое уплотнение | Графит/Карбид вольфрама | |||
Напорный кожух | 1.4301/1.4404 | |||
Подшипник | Карбид вольфрама | |||
Основание насоса | Алюминий |
Пояснения к входному давлению: максимальное давление на входе рассчитывается как максимальное рабочее давление системы за вычетом максимального давления, создаваемого насосом при Q=0.
Пояснения к применяемым материалам: cталь 1.4301 соответствует AISI 304, сталь 1.4404 соответствует AISI 316L.
