Описание:

Консольные насосы – это многофункциональные насосы, пригодные для использования в различных условиях, требующих надежного и недорогого водоснабжения. У насосов этого типа имеется пять основных областей применения: Водоснабжение, повышение давления в промышленных системах, перекачка технологических жидкостей, системы ОВКВ (отопление, вентиляция и кондиционирование воздуха), ирригация. Одноступенчатый низконапорный центробежный насос с осевым всасыванием согласно стандартам EN 733 и ISO 5199, установленный на фундаментальной раме.

Описание:

напор: до 145 м;
производительность: до 3000 м³/час;
корпус насоса и монтажной плиты изготовлен из чугуна EN-GJL-250, а рабочее колесо изготовлено из чугуна или бронзы;
максимальное рабочее давление: 10 или 16 бар в зависимости от модели;
температура перекачиваемой среды: -10°С, макс. +120°С;
максимальная температура окружающей среды: +40°С;
класс защиты: IP55;
уплотнение: торцевое уплотнение или сальниковое.

Условные обозначения:

NL - название серии;
32 - диаметр напорного патрубка, DN;
/200 - номинальный диаметр рабочего колеса, мм;
B - версия гидравлики;
0,75 - мощность двигателя, кВт;
4 - количество полюсов двигателя;
05 - версия насоса.

Рабочие характеристики

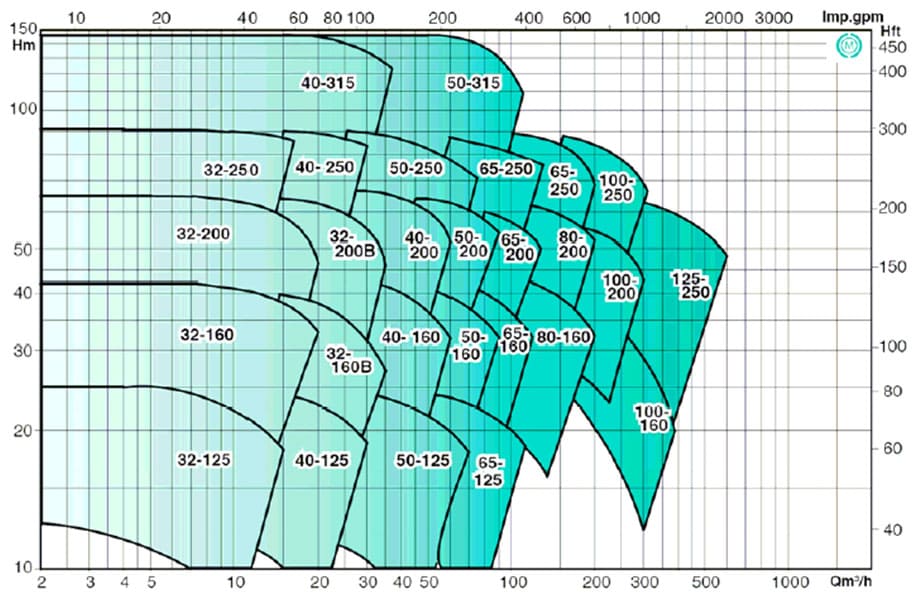

Поля характеристик консольных насосов при частоте n=2900 об/мин

Диаграммы производительности

Рабочие характеристики

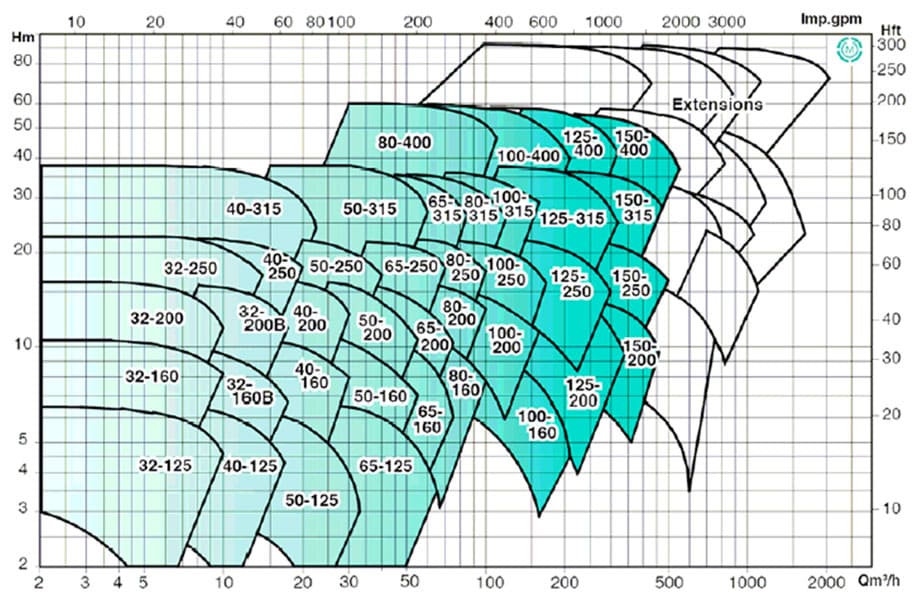

Поля характеристик консольных насосов при частоте n=1450 об/мин

Диаграммы производительности

Применение

Для перекачивания чистой или слабо загрязненной воды (макс. 20 частей на миллион) без твердых примесей для задач циркуляции, подачи и повышения давления
Для перекачивания воды в системах отопления согласно VDI 2035, водогликолевых смесей, охлаждающей/холодной и хозяйственной воды
Для использования в системах коммунального водоснабжения и орошения, для зданий и сооружений, в общих отраслях промышленности, на электростанциях и т. д.

Особенности/преимущества продукции

Скользящее торцевое уплотнение Burgmann с конусной уплотнительной камерой
Фирменная защита вала
Подключения SPM для датчиков вибраций и температуры
Прогиб вала согласно DIN ISO 5199
Шарикоподшипник больших размеров с постоянной смазкой (исполнение 2Z)
