Станция контроля для бассейнов My Pool

Станция контроля для бассейнов My Pool



Автоматическая станция контроля и дозирования для частных бассейнов (в комплекте с перистальтического насоса). Измерение pH, редокс потенциала

АВТОМАТИЧЕСКИЕ СТАНЦИИ ДОЗИРОВКА И КОНТРОЛЯ ДЛЯ БАССЕЙНОВ

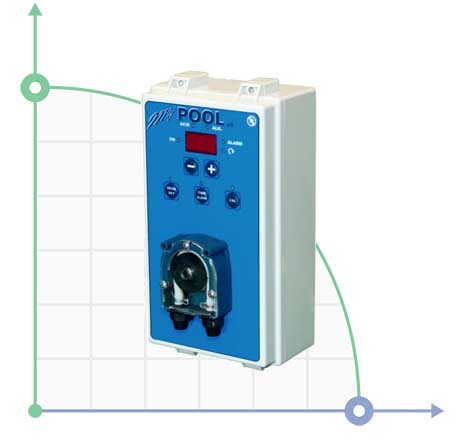

MyPOOL S

  • Автоматическая станция дозирования и контроля уровня PH / RX для плавательных бассейнов, объемом до 50 м ³;
  • Встроенный гистерезис;
  • Встроенная защита (блокировка) от изменений основных настроек;
  • Режимы дозирования: постоянный ON / OFF и пропорциональный PROP (частота включения / выключения насоса замедляется, по мере приближения к заданной Точки Уставки)
  • Производительность насоса: 1.6 л/час - 1.5 бар;
  • Диапазоны измерений: 6.8÷7.4 для уровня рН, 300÷900 mV для уровня RedOx.
Модель Производительность, л/ч Противодавление, бар
CXB3000131ER MyPOOL S PER pH 1,6 1,5
CXB3000231ER MyPOOL S PER Rx 1,6 1,5

Модель Наименование MyPool S PER pH MyPool S PER Rx
1ELT014 Электрод pH с кабелем 5 м
ASZ0000301ER Калибровочный раствор pH 9
1ELT015 Электрод Rx с кабелем 5 м
ASZ0001501ER Калибровочный раствор Rx 650 мВ
DPS0002301 Держатель электрода in–line 1/2"
2144032 Клапан впрыска A05
AVA2000301ER Клапан забора реагента
  Шланг забора реагента, 4х6, ПВХ, 2 м
  Шланг сброса реагента, 4х6, ПЭ, 2 м
KSO0000201 Датчик уровня с кабелем 2 м

MyPOOL/B S

MyPOOL/B S PER
  • Автоматическая станция дозирования и контроля уровня PH / RX для плавательных бассейнов, объемом до 150 м ³;
  • Производительность насоса серии BV PER регулируется потенциометром (изменение количества оборотов двигателя) в диапазоне от 10-100%;
  • Режимы дозирования: постоянный ON/OFF и пропорциональный PROP (частота включения / выключения насоса замедляется, по мере приближения к заданной Точки Уставки)
  • Производительность насоса: 3 л/ч - 3 бар;
  • Диапазоны измерений: 6.8÷7.4 для уровня рН, 300÷900 mV для уровня RedOx.
Модель Производительность, л/ч Противодавление, бар
CXB3004104ER MyPOOL/B pH PER 2,0 2,0
CXB3004106ER MyPOOL/B Rx PER 2,0 2,0
CXB3004105ER MyPOOL/B pH PER 3,0 3,0
CXB3004107ER MyPOOL/B Rx PER 3,0 3,0

Комплектация станций

Модель Наименование MyPool/B PER pH MyPool/B PER Rx
1ELT014 Электрод pH с кабелем 5 м
ASZ0000301ER Калибровочный раствор pH 9
1ELT015 Электрод Rx с кабелем 5 м
ASZ0001501ER Калибровочный раствор Rx 650 мВ
DPS0002301 Держатель электрода in–line 1/2"
2144032 Клапан впрыска A05
AVA2000301ER Клапан забора реагента
  Шланг забора реагента, 4х6, ПВХ, 2 м
  Шланг сброса реагента, 4х6, ПЭ, 2 м
KSO0000201 Датчик уровня с кабелем 2 м

Принцип работы:

Перистальтик – это ряд автоматических сокращений, продвигающих дозируемый препарат по каналу или шлангу. Механически симулируя биологический эффект перистальтики роллеры сдавливают стенки шланга, образуя пробку, которая продвигается по шлангу по мере движения роллеров, при этом ранее пройденный участок распрямляется и происходит забор жидкости в образовавшийся вакуум.

Жидкость будет продвигаться по шлангу до тех пор, пока он не расправится целиком, в этот момент, для предотвращения обратного хода жидкости, движение по шлангу начинает второй роллер, который действует аналогичным образом. При этом роллеры, движущиеся при помощи специального мотора, создают как силу забора, так и выходное давление насоса.

Технические спецификации:

  • оборудование соответствует нормам СЕ;
  • антикислотный пластиковый корпус GW PLAST©;
  • поддержка датчика уровня;
  • стандартное электропитание: 230В, 50 Гц, однофазное (перепады не более ±10%);
  • по запросу (перепады не более ±10%): 110 В, 50-60 Гц, однофазное.

Материалы проточной части насоса:

  1. Шланг: Santoprene® (Сантопрен).
  2. Фильтр забора: Полипропилен.
  3. Шланг забора: ПВХ Cristal®.
  4. Шланг сброса: Полиэтилен.

Особенности насосов серии MyPOOL:

MyPOOL – простой в использовании прибор, изготовленный на основе перистальтического насоса и электронного анализатора, способный автоматически дозировать и контролировать физико-химические показатели воды плавательного бассейна, такие как уровень pH и ОВП (окислительно-восстановительный потенциал в мВ). Доступны два режима дозирования насоса: ON-OFF или пропорциональный.

Перистальтический насос, и в ON-OFF и в пропорциональном режиме дозирует, когда измеряемое значение отличается от установленного больше чем на 0.4 pH (для MyPOOL PH) или на 30 мВ (для MyPOOL RX) или даже в пропорциональном режиме, когда расхождения меньше в зависимости от установленных режимов:

MyPOOL pH (заводская установка):точка установки = 7,2 pH;режим дозирования = ON/OFF;направление дозирования = кислота

MyPOOL RX (заводская установка):точка установки = 700 мВрежим дозирования = ON/OFF направление дозирования = окисление
