Циркуляційні насоси Wilo TOP-S з мокрим ротором з різьбовим або фланцевим з'єднанням
Циркуляційні насоси Wilo Top-S забезпечують циркуляцію води в системах опалення та гарячого водопостачання, а також в системах обігріву підлоги.
Циркуляційні насоси дуже компактні і легкі, встановлюються безпосередньо на трубопроводі і працюють практично безшумно. Підходять до систем майже всіх приватних будинків, не вимагають складного монтажу і мають тривалий термін експлуатації.
Умовний прохід: R1 до DN100.
Рідина, що перекачується: вода і водогліколева суміш для систем опалення.
Температура робочого середовища: від -20°С до +130°С (короткочасно до +140°С).
Робочий тиск: 6 і 10 бар.
Конструкція/:
- не вимагає технічного
обслуговування;
- три швидкості обертання;
- насос стійкий до токів блокування або має
вмонтований захист двигуна;
- теплоізоляційний кожух.
|
| |
| Застосування |
|
Системи опалення усіх типів, закриті охолоджувальні контури, системи кондиціонування.
|
| |
| Маркування |
Характеристика |
Приклад: Wilo-TOP-S 25/7 DM
- TOP-S - насос з різьбовим і фланцевим з'єднанням;
- 25/ - умовний прохід;
- 7 - напір при Q=0 м3/год;
- EM - однофазний;
- DM - трифазний.
|
- Допустимий діапазон температур від -20 °C до +130 °C,
короткочасно (2 год) до +140 °C (TOP-S 25/13, 80/15, 80/20 та насоси з модулем Wilo-Protect: від -20 °C до +110 °C)
- Під’єднання до мережі:
- 1~230 В, 50 Гц (залежно від типу)
- 3~230 В, 50 Гц (з додатковим перемикальним штекером)
- 3~400 В, 50 Гц
- Клас захисту IP X4D
- Різьбове або фланцеве з'єднання (залежно від типу) від Rp 1 до DN 100
- Макс.робочий тиск для стандартного виконання: 6/10 бар або 6 бар (спеціальне виконання: 10 бар або 16 бар)
|
| Економність |
|
Насоси комплектуються теплоізоляцією (стандартна поставка), що знижує втрати тепла через корпус насоса і загальне енергоспоживання системи опалення. Насоси з електронним управлінням економлять до 50% електроенергії в порівнянні із звичайними насосами, а це становить до 8% від загального споживання електроенергії в будинку.
|
| |

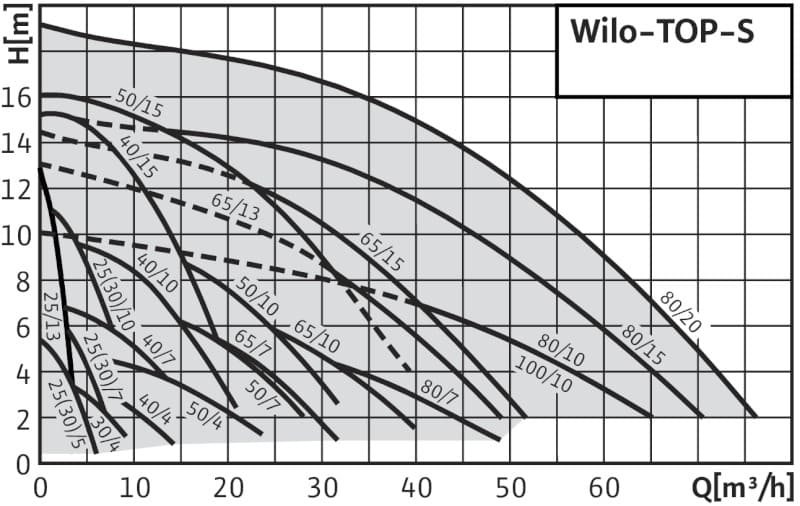

| Робочі характеристики |
|
|
| |
| Перелік устаткування: Wilo-TOP-S |
| Тип |
Макс. витрата
м3/год |
Макс. напір
м |
Підключення до трубопроводу |
Різьба |
Номінальний внутрішній діаметр фланця |
Номінальний тиск
бар |
Габаритна довжина
мм |
| TOP-S 25/5 |
5 |
5 |
Rp 1 |
G 1½ |
|
10 |
180 |
| TOP-S 25/7 |
8 |
7 |
Rp 1 |
G 1½ |
|
10 |
180 |
| TOP-S 25/10 |
10 |
11 |
Rp 1 |
G 1½ |
|
10 |
180 |
| TOP-S 25/13 |
4 |
13 |
Rp 1 |
G 1½ |
|
10 |
180 |
| TOP-S 30/4 |
9 |
4 |
Rp 1¼ |
G 2 |
|
10 |
180 |
| TOP-S 30/5 |
5 |
5 |
Rp 1¼ |
G 2 |
|
10 |
180 |
| TOP-S 30/7 |
8 |
7 |
Rp 1¼ |
G 2 |
|
10 |
180 |
| TOP-S 30/10 |
10 |
11 |
Rp 1¼ |
G 2 |
|
10 |
180 |
| TOP-S 40/4 |
14 |
4 |
|
|
DN 40 |
6/10 |
220 |
| TOP-S 40/7 |
16 |
7 |
|
|
DN 40 |
6/10 |
250 |
| TOP-S 40/10 |
21 |
10 |
|
|
DN 40 |
6/10 |
250 |
| TOP-S 40/15 |
21 |
15 |
|
|
DN 40 |
6/10 |
250 |
| TOP-S 50/4 |
23 |
5 |
|
|
DN 50 |
6/10 |
240 |
| TOP-S 50/7 |
28 |
7 |
|
|
DN 50 |
6/10 |
280 |
| TOP-S 50/10 |
32 |
10 |
|
|
DN 50 |
6/10 |
280 |
| TOP-S 50/15 |
39 |
16 |
|
|
DN 50 |
6/10 |
340 |
| TOP-S 65/7 |
32 |
7 |
|
|
DN 65 |
6/10 |
280 |
| TOP-S 65/10 |
40 |
8 |
|
|
DN 65 |
6/10 |
340 |
| TOP-S 65/13 |
49 |
13 |
|
|
DN 65 |
6/10 |
340 |
| TOP-S 65/15 |
52 |
15 |
|
|
DN 65 |
6/10 |
340 |
| TOP-S 80/7 |
49 |
7 |
|
|
DN 80 |
6 |
360 |
| TOP-S 80/10 |
65 |
10 |
|
|
DN 80 |
6 |
360 |
| TOP-S 80/15 |
70 |
15 |
|
|
DN 80 |
6 |
360 |
| TOP-S 80/20 |
76 |
19 |
|
|
DN 80 |
6 |
360 |
| TOP-S 100/10 |
65 |
10 |
|
|
DN 100 |
6 |
360 |
|
| |
Таблиця підбору циркуляційного насоса в залежності від потужності котла
|
| Модель |
Рекомендована теплова потужність котла, кВт (при ∆Т = 20°C) |
Установча довжина, мм |
Умовний прохід Dy, мм
|
Споживана потужність двигуна Р1, Втmax |
Оптимальна подача, м3/ч
|
Оптимальний напір, м
|
Електро-підключення |
| RS 25/2 |
5-20 |
180 |
1" |
<42 |
1,2 |
1,0 |
1x220 В |
| RS 25/4 |
5-30 |
<48 |
2,0 |
2,0 |
| RS 25/6 |
10-40 |
<85 |
2,5 |
2,9 |
| RS 25/7 |
15-50 |
<141 |
3,7 |
3,7 |
| RS 30/2 |
5-20 |
180 |
11/4" |
<42 |
1,2 |
1,0 |
1x220 В |
| RS 30/4 |
5-30 |
<48 |
2,0 |
2,0 |
| RS 30/6 |
10-40 |
<85 |
2,5 |
2,9 |
| RS 30/7 |
15-50 |
<141 |
3,7 |
3,7 |
| Stratos ECO 25/1-3 |
5-30 |
180 |
1' |
<32 |
- |
- |
1x220 В |
| Stratos ECO 25/1-5 |
10-40 |
<59 |
- |
- |
| Stratos ECO 30/1-3 |
5-30 |
11/4" |
<32 |
- |
- |
| Stratos ECO 30/1-5 |
10-40 |
<59 |
- |
- |
| TOP-RL 30/4 |
20-100 |
180 |
11/4" |
<174 |
5,0 |
2,8 |
1x220 В |
| TOP-RL 30/7.5 |
20-75 |
<200 |
3,5 |
5,0 |
| TOP-RL 30/6.5 |
20-120 |
<240 |
6,0 |
4,0 |
| TOP-S 25/7 EM |
25-100 |
180 |
1" |
190 |
5 |
4 |
1x220 В |
| TOP-S 25/7 DM |
3x380 В |
| TOP-S 30/7 EM |
25-100 |
180 |
11/4" |
190 |
5 |
4 |
1x220 В |
| TOP-S 30/7 DM |
3x380 В |
| TOP-S 30/10 EM |
40-200 |
180 |
11/4" |
400 |
7 |
7 |
1x220 В |
| TOP-S 30/10 DM |
3x380 В |
|
